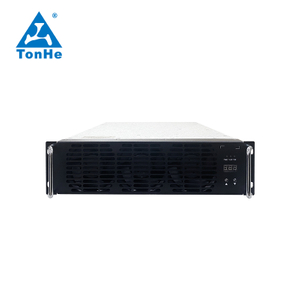

módulo del cargador EV del certificado CE 40kW para el cargador rápido de DC

THWT40F10028C8E es un módulo AC/DC CE de alta eficiencia y alta densidad de potencia desarrollado por Tonhe Company específicamente para cargar pilotes.Este producto es un sistema de entrada trifásico de cuatro cables (trifásico + PE), que admite entrada de voltaje de 280 VCA ~ 480 VCA, con una potencia máxima de 30 KW y un rango de potencia constante de salida predeterminada de 280-1000 VCC.El módulo de carga se comunica con el sistema de monitoreo principal a través del bus CAN para configurar los parámetros del módulo de carga, recopilar los parámetros operativos del módulo de carga y controlar el estado de funcionamiento del módulo de carga.



Estado de Disponibilidad:
Cantidad:
  • THWT40F10028C8E

  • Tonhe

Introducción del producto


THWT40F10028C8E es un módulo AC/DC CE de alta eficiencia y alta densidad de potencia desarrollado por Tonhe Company específicamente para cargar pilotes.Este producto es un sistema de entrada trifásico de cuatro cables (trifásico + PE), que admite entrada de voltaje de 280 VCA ~ 480 VCA, con una potencia máxima de 30 KW y un rango de potencia constante de salida predeterminada de 280-1000 VCC.El módulo de carga se comunica con el sistema de monitoreo principal a través del bus CAN para configurar los parámetros del módulo de carga, recopilar los parámetros operativos del módulo de carga y controlar el estado de funcionamiento del módulo de carga.


Ventajas del producto


Amplio rango de potencia constante de salida: 300-1000 VCC

Consumo de energía en espera ultrabajo: <13W

Distorsión armónica total ultrabaja: ≤5%

Temperatura de funcionamiento ultra amplia: -40 ℃ -75 ℃

Alta eficiencia de conversión: eficiencia máxima ≥ 96%


Rendimiento paramétrico

40FC8E输出电压

     40FC8E电压输入

40FC8E工作温度

Curva de características de salida Curva de límite de potencia de entrada Curva límite de potencia de temperatura ambiente


N º de Modelo.

THWT40F10028C8E

entrada de CA

Voltaje de entrada

Tensión nominal 380 VCA, trifásico sin línea central, rango de funcionamiento 285-475 VCA

Frecuencia de entrada

50/60±5Hz

Factor de potencia de entrada

≥0,99

Protección contra sobretensión de entrada

490±10 VCA

Protección contra subtensión de entrada

270±10 VCA

Salida CC

Potencia nominal de salida

40kW

Rango de voltaje de salida

50~1000 VCC

Rango de corriente de salida

0,5~134A

Rango de potencia constante de salida

Cuando el voltaje de salida es de 300-1000 VCC, se generarán 40 kW constantes.

Máxima eficiencia

≥96%

Hora de inicio suave

3-8S

Protección contra cortocircuitos

Protección de retroceso automático

Precisión de regulación de voltaje

≤±0,5

THD

≤5%

Precisión de la regulación actual

≤±1%

Desequilibrio actual en el reparto

≤±5%

Entorno operativo

Temperatura de trabajo

-40℃-+75℃

Humedad relativa

≤95% sin condensación

Altitud

≤2000m, reducción de potencia por encima de 2000m

Características del producto

método de enfriamiento

Refrigeración por ventilador

Consumo de energía en espera

<13W

Protocolo de comunicación

PODER

Configuración de dirección

Visualización de pantalla digital, operación de teclas.

Dimensión del módulo (sin asa)

437,5*300*84 mm (largo x ancho x alto)

Peso

≤20kg

MTBF

500000 horas


Centro de producción


Tonhe Technology aprobó el sistema de gestión de calidad ISO9001, la certificación del sistema de gestión de calidad automotriz IATF16949. El centro de fabricación cuenta con 2 líneas de ensamblaje SMT completamente automáticas, instrumento automático de impresión e inspección de pasta de soldadura, línea de ensamblaje de soldadura por ola enchufable, línea automática de pulverización de tres protectores, Línea de detección de envejecimiento, tecnología avanzada, instalaciones de soporte completas, garantía de calidad perfecta, producción anual de más de 500.000 unidades de módulos de carga, de aquí al mundo después de más de 50 procesos de producción.

módulo de carga ev


módulo de carga ev


Centro de pruebas


Tonhe Technology posee un laboratorio EMC de primera clase, que ha sido certificado tanto por CNAS (Acreditación Nacional de China para la Evaluación de la Conformidad) como por DiLAC (Comité de Acreditación de Laboratorios de Ciencia, Tecnología e Industria de Defensa Nacional).


prueba del módulo de carga

laboratorio de pruebas del módulo de potencia de carga

La cámara EMC semi anecoica de 3 m estándar de clase mundial está diseñada y construida por FRANKONIA de Alemania y se puede utilizar para pruebas de emisión radiada e inmunidad radiada de equipos de tecnología de la información, cargadores, equipos de energía eléctrica, equipos médicos industriales y piezas y componentes electrónicos automotrices.

prueba del módulo de carga

prueba del cargador ev

Carga eléctrica croma, fuente de CA;Analizador de potencia de alto rendimiento Yokogawa WT1800;Multímetro digital de escritorio Fluke 8808A de 5,5 dígitos;-60℃-+150℃ cámara de prueba de temperatura y humedad. Equipado con 2 fuentes de alimentación estables de CA de 300 kVA, 2 juegos de carga de CC de 200 kW, una cámara de prueba de temperatura y humedad de 17㎡, se pudo realizar una prueba del sistema del cargador.

prueba del cargador ev

prueba del cargador ev

El sistema de prueba AXOS8 integra pruebas de sobretensión, EFT y DIP en uno, ¡lo cual es conveniente y confiable! HAEFELY de Suiza construye un laboratorio de inmunidad transitoria de primera clase.


Exhibición de certificados


Certificado del módulo de carga EV


Embalaje y envío


envío del cargador ev


Preguntas más frecuentes


1 ¿Qué son los módulos de protocolo de comunicación?

Para nuestros módulos de carga EV, el protocolo de comunicación es CAN y la velocidad en baudios CAN es 125 kbs, el nivel de voltaje CAN es 5v.


2. ¿Los módulos admiten el relleno de pegamento?

Sí, todos los módulos de la serie pueden admitir relleno de pegamento.


3. ¿Cuáles son los requisitos para el método de instalación del módulo de carga?

El módulo de carga se puede instalar horizontalmente, de lado o al revés.Si se utiliza la instalación al revés, comuníquese con nuestra empresa para personalizar el panel frontal sin manija.


4. ¿Cómo manejan los envíos?

1) Para pedidos pequeños, enviamos productos por FedEx, DHL, UPS, servicio expreso puerta a puerta.

2) Para envíos grandes, enviamos mercancías por mar o por aire en contenedores.

PD.Se recomienda encarecidamente delegar sus propios transportistas para manejar los envíos y nuestros clientes adoptan ampliamente FOB Shijiazhuang.


5. ¿Cuál es su tiempo de entrega?

Ventas directas de fábrica y podríamos ofrecer un plazo de entrega corto.Normalmente, necesitamos una cantidad de aproximadamente 7 días, al menos 10 unidades.Y las muestras en stock y no te preocupes.Para pedidos en grandes cantidades y pedidos personalizados, el tiempo de envío será un poco más largo, necesitamos 35 días para coordinarnos con nuestro taller para brindar un plazo preciso a nuestros clientes.


6. ¿Cuál es su plazo de pago?

Nuestro plazo estándar es 100% TT por adelantado con el pedido.Sin embargo, es negociable bajo la condición de una cooperación estratégica a largo plazo, habrá un 50% por adelantado y un 50% antes de la entrega, o un 30% al principio y un 70% cuando la mercancía esté lista, todos los detalles y podríamos negociarlos. según el progreso de su proyecto.


7. ¿Cuáles son sus servicios personalizados?

Las soluciones OEM y ODM podrían estar disponibles, podríamos escribir el nombre de su empresa, el logotipo y el número de modelo en la placa de identificación, también el color y la forma, también podría enviar sus requisitos y le ofrecemos la solución.


8. ¿Cuánto dura la garantía?

La garantía estándar es de 12 meses a partir de la recepción del envío.


9. ¿Pueden proporcionar servicio postventa?

Podemos proporcionar servicio postventa tanto en línea como in situ según el contrato respectivo y las condiciones reales.Teniendo en cuenta el proyecto, prometemos un esquema de respuesta las 24 horas.


10. ¿Qué certificaciones ha obtenido para su empresa y productos?

La certificación del sistema de gestión de calidad del automóvil ISO9001, IATF16949 y la doble certificación de software;CE, TUV, etc. Por ahora, nuestros módulos de carga y cargadores para vehículos eléctricos se han exportado a países extranjeros, incluidos Australia, Rusia, Alemania, Italia, Turquía, India, Polonia, Tailandia, Singapur, Vietnam, Brasil, Colombia, etc.
